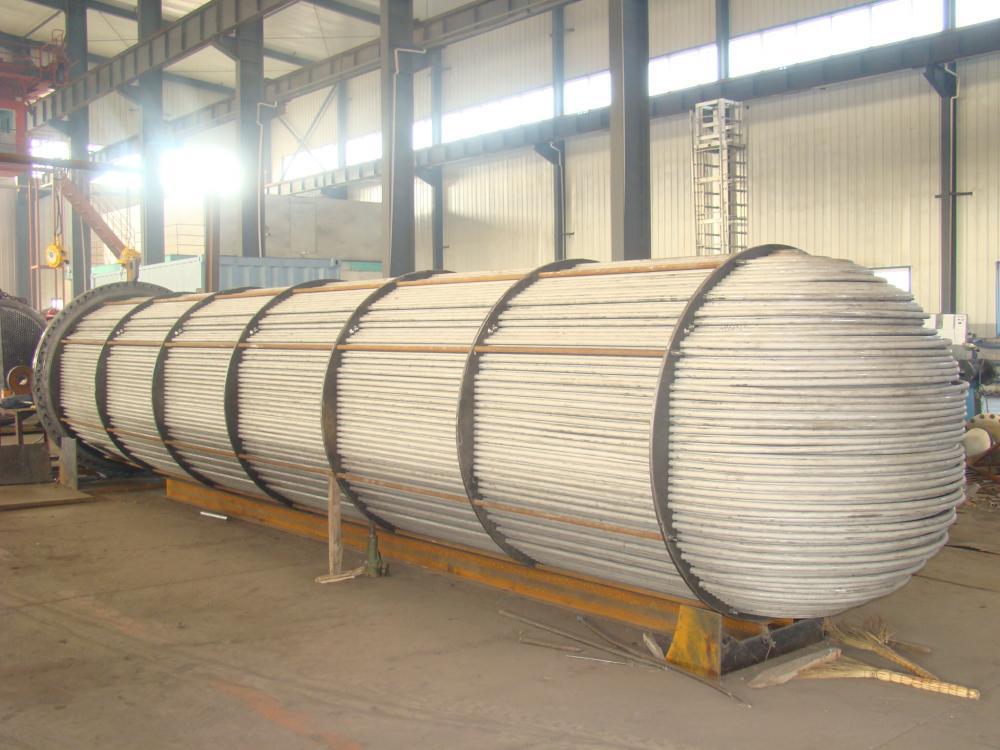

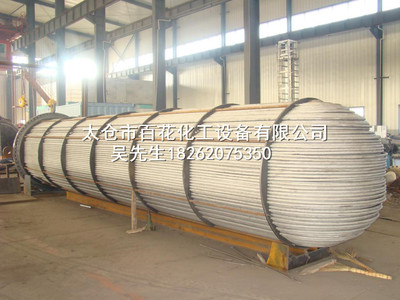

属于列管换热器的一种,换热器的工作原理都热量从高温端传递至低温段,U型管式换热器管程每根管子都弯成U形,管子的两端分别安装在同一固定管板的两侧,并用隔板将封头隔成两室,每根管子都可以自动收缩,与其它管子和外壳无关,即使壳体与管子间温差很大时也使用,实际生产中循环水冷却高温气体便常用U型管式换热器,
管程为双管程,流程较长,流速较高,传热性能较好;承压能力强;管束可从壳体内抽出,便于检修和清洗,且结构简单,造价便宜。但管内清洗不便,管束中间部分的管子难以更换,又因最内层管子弯曲半径不能太小,在管板中心部分布管不紧凑,所以管子数不能太多,且管束中心部分存在间隙,使壳程流体易于短路而影响壳程换热。此外,为了弥补弯管后管壁的减薄,直管部分需用壁较厚的管子。这就影响了它的使用场合,仅宜用于管壳壁温相差较大,或壳程介质易结垢而管程介质清洁及不易结垢,高温、高压、腐蚀性强的情形。

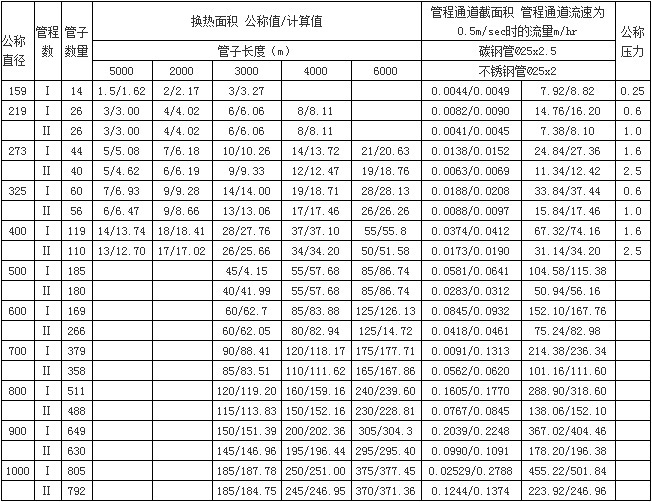

换热器技术参数:
